J-T制冷型紅外焦平面紅外探測器組件由探測器芯片、杜瓦和J-T制冷器三部分組成，在工程應用中使用高壓氮氣或氬氣作為工質氣體進行制冷，一般要求在幾十秒時間內快速達到要求溫度。制冷速度的快慢，一方面取決于制冷器本身的制冷性能，還取決于杜瓦冷頭的熱學性能，包括冷頭熱質量和導熱效率。

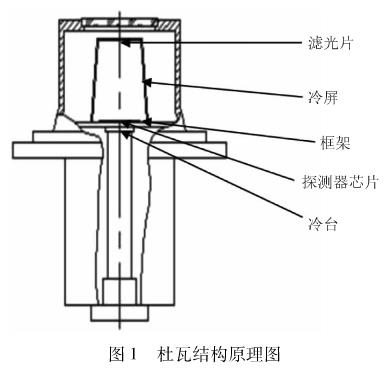

  杜瓦結垢作為紅外探測器的載體，給探測器芯片提供一個深低溫、高真空的工作環境，并決定了探測器組件與整機系統的光學、電學、機械安裝接口。下圖1位一種J-T制冷型紅外焦平面探測器組件的結構示意圖，冷臺、框架、冷屏、濾光片和探測器芯片構成了杜瓦冷頭結構，作為制冷器的熱負載，杜瓦冷頭的熱質量和導熱效率直接關系著組件的制冷啟動時間等關鍵技術指標。

  紅外探測器杜瓦組件的熱負載由靜態熱負載和杜瓦組件的冷端熱負載組成。

  現在通過合理設計組件的排氣溫度和時間以及提高杜瓦真空室零件的光潔度等最大限度降低其輻射熱，使得微杜瓦的靜態熱負載已經非常小。在杜瓦組件總負載中，組件的冷端熱負載對于啟動時間起到主要作用。
